Energiemonitoring van hoofdverdelers stadhuis
In samenwerking met technisch adviesbureau BongersJansen en Batenburg Installatietechniek heeft Loqio een stadhuis voorzien van realtime energiemonitoring op alle groepen in de hoofdverdelers. Het systeem geeft gedetailleerd inzicht in de belasting per groep, de energiestromen in het gebouw en de benutting van het gecontracteerd transportvermogen.
Permanent alternatief voor tijdelijke meting
Het stadhuis in kwestie werd in de jaren tachtig gebouwd en beschikt over een noodstroomvoorziening. In de loop der jaren werden de technische installaties uitgebreid. Een gevolg was dat er geen zicht meer was of het noodstroomaggregaat nog langer was berekend op de belasting van de preferente groepen. Technisch adviesbureau BongersJansen kwam bij ons met de vraag of we een permanent alternatief konden leveren voor een tijdelijke meting met schrijvende meters. Een tijdelijke metingen geeft geen inzicht in de belasting over de verschillende seizoenen met hun wisselende weersomstandigheden en zou bovendien bijna net zo kostbaar zijn geweest als de eenmalige investering in de door ons geleverde permanente meting.
Technische oplossing
De HLK's in het gebouw waren in 2024 reeds vervangen door een gloednieuwe Eaton-hoofdverdelers. In samenwerking met Batenburg Installatietechniek werd een monitoringsysteem ontworpen waarbij alle centrale hardware buiten de hoofdverdeler werd geplaatst. Zo vormt het systeem geen belemmering bij toekomstige werkzaamheden in de kabelcompartimenten.

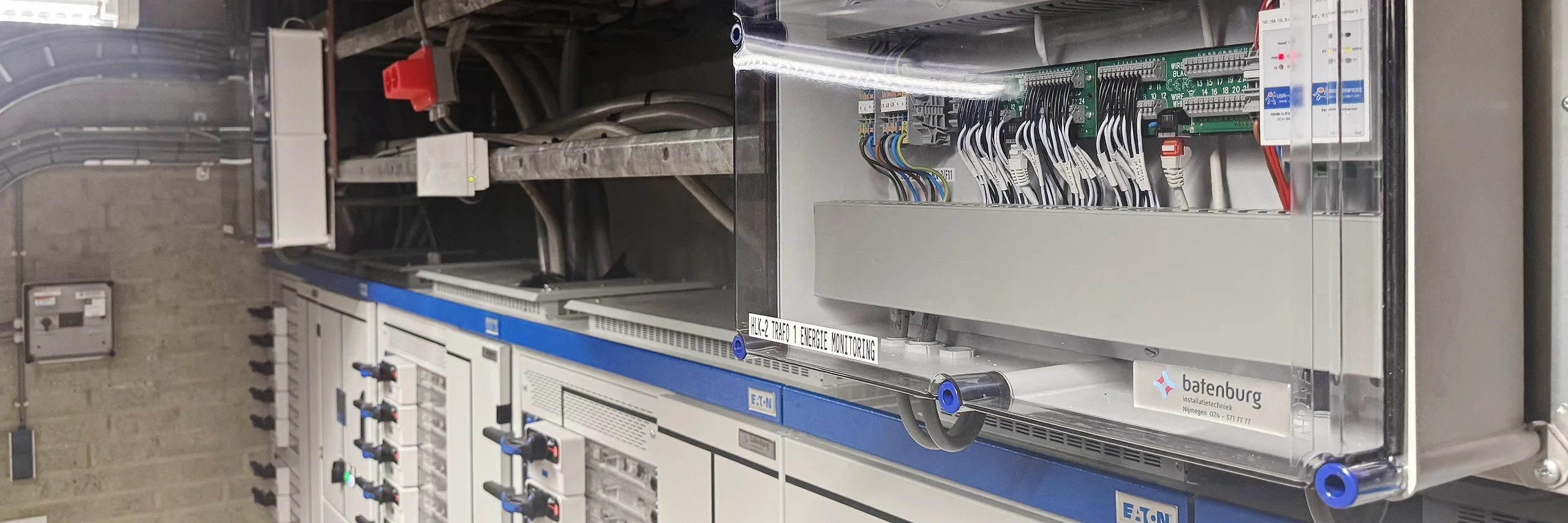

Het gebouw wordt gevoed vanuit twee transformators. De hoofdverdelers waren al voorzien van Janitza-hoofdmeters. Deze werden geïntegreerd in het monitoringsysteem. Om de 30 groepen op een compacte en betaalbare wijze te kunnen monitoren werd er gekozen voor multi-circuit energiemeters van Anord Mardix en Eastron. De centrale modules werden gemonteerd in Halyesterkasten op de ladderbaan boven de hoofdverdelers.
Rapportages
Het energiemonitoringsysteem geeft inzicht in de belasting en het energieverbruik per groep en het geaggregeerde verbruik voor verwarming/koeling, luchtbehandeling, elektrisch laden, serverruimte en algemeen gebruik. Ook biedt het systeem een analyse van de kW-max met de mogelijkheid om in detail te zien hoe vermogenspieken tot stand komen.
Op verzoek van BongersJanssen ontwikkelen we uitgebreide monitoring en alerting van de load factor per groep. Het systeem bewaakt de stroomsterkte per fase in lopende periodes van één, vijf en vijftien minuten en verstuurt notificaties als grenswaarden worden overschreden.
